垫片式有线螺栓监测传感器

先行结论（TL;DR）

垫片式（压敏+倾角）有线螺栓状态监测传感器是保障工业设备结构安全的可靠方案。 该设备采用高精度 MEMS 技术，适配 M10-M64 螺栓，具备 IP67 防护等级。压力测量精度在 ±1% 到 ±3% FS 之间，倾角精度 ±0.1°。支持 RS485/CAN 等有线通信，将紧固状态实时上传，助力企业实现预测性维护。

高精度感知：精准测量螺栓松动与多维度变形

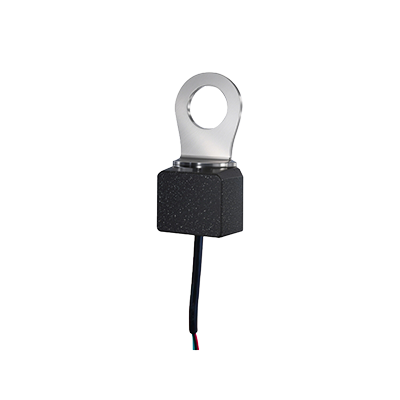

传感器专为工业关键螺栓的紧固状态监测而设计，采用垫片式加装方式，不改变原有螺栓结构。其核心监测参数涵盖螺栓预紧力、法兰倾角及环境温度（可选振动）。 压力测量精度在 ±1% 到 ±3% FS 之间，倾角测量范围达 ±1°，精度为 ±0.1°。设备内置姿态传感器与温度传感器，可感知螺栓的移动、跌落及倾斜变形，并通过算法消除温差带来的预紧力偏移，提供多维度的结构安全数据支撑。相关测试标准可参考国家标准|GB/T 9125.1-2020

垫片式紧凑设计与有线稳定供电：适应恶劣环境

传感器采用螺母下加装传感垫片的设计，部署灵活，安装便捷。适配 M10 到 M64 的常用规格，并支持定制更大规格，单个点位仅需安装一个垫片的工作量。 设备工作温度覆盖 -40℃ 至 +85℃，具备 IP67 防护等级，防爆防腐、抗干扰性强。有线版支持 DC 集中供电，确保数据采集的连续性与高稳定性，胜任恶劣工业环境下的长期部署需求。

有线通信与系统协同：Modbus 协议对接与边缘计算

有线垫片传感器支持 RS485 (Modbus)、CAN 等工业标准通信方式，系统扩展性极强。单台边缘网关支持 100 个传感节点，且支持级联扩展。 系统支持公有云 SaaS 或本地私有化部署，并提供 RESTful API、Modbus TCP、OPC UA 接口。通过稳定的有线网络，设备可无缝对接远程监控平台与数字孪生系统。用户可实时查看点位状态、接收松动报警，有效预防结构失效，降低非计划停机风险与运维成本。

常见问题解答 (FAQ)

Q：该传感器支持多大尺寸的螺栓监测？

A：采用紧凑的垫片式结构，尺寸可扩展支持 M10 到 M64 的螺栓，且单个点位只需安装一个垫片，工作量极小。

Q：在恶劣工业环境下能长期使用吗？

A：可以。产品采用 IP67 防护等级，具备防爆防腐和抗干扰设计，能够胜任恶劣工业环境下的长期部署。

Q：监测数据如何传输和查看？

A：传感器支持 CAN 总线通信，主机兼容 RS-485、232 及 4G 等接口。数据可实时对接远程监控平台、数字孪生系统及移动 APP，方便用户随时查看状态并接收报警。
